PWU型減速機為蝸杆在蝸輪之下的平麵二次包絡環麵蝸杆減速機，其蝸杆齒麵是以一個平麵為母麵，通過相對圓周運動，包絡出環麵蝸杆的齒麵，再從蝸杆的齒麵為母線，通過相對運動包絡出蝸輪的齒麵，稱為二次包絡環麵蝸杆副。

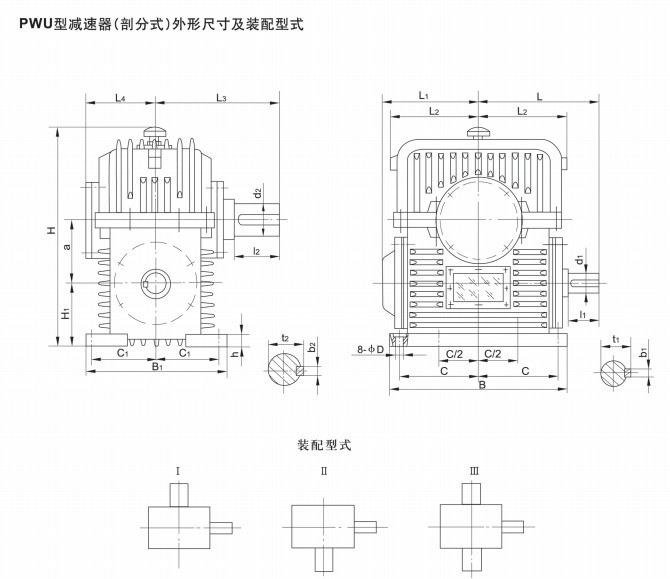

PWU平麵二次包絡環麵蝸杆減速機外形尺寸
PWU型減速機為蝸杆在蝸輪之下的平麵二次包絡環麵蝸杆減速機，其蝸杆齒麵是以一個平麵為母麵，通過相對圓周運動，包絡出環麵蝸杆的齒麵，再從蝸杆的齒麵為母線，通過相對運動包絡出蝸輪的齒麵，稱為二次包絡環麵蝸杆副。
該係列減速機適用於冶金、礦山、起重、運輸、石化、建築等行業。兩軸交角為90°；蝸杆轉速不_過1500r/min，工作環境溫度為0°C~40°C，當環境溫度低於0°或高於40°時，啟動前潤滑油要相應加熱或冷卻，蝸杆軸可以正、反向運轉。

型號	a	H1	B	B1	C	C1	D	H	L	L1	L2	L3	L4	d1	b1	t1	l1	d2	b2	t2	l2	h
PWU	400	355	900	800	400	355	35	1250	600	600	450	630	375	110	28	116	165	180	45	190	240	55
	450	400	1000	900	450	400	39	1400	670	670	500	710	425	125	32	132	165	200	45	210	280	60
	500	450	1120	1000	500	450	42	1600	750	750	560	800	475	130	32	137	200	220	50	231	280	65
	560	500	1250	1120	560	500	45	1800	850	850	630	900	530	150	36	158	200	250	56	262	330	72
	630	560	1400	1250	630	560	48	2000	950	950	710	1000	600	170	40	179	240	280	63	292	380	80
	710	630	1600	1400	710	630	52	2240	1060	1060	800	1250	670	190	45	200	280	320	70	334	380	88
