KA係列減速機外形尺寸,K係列減速機

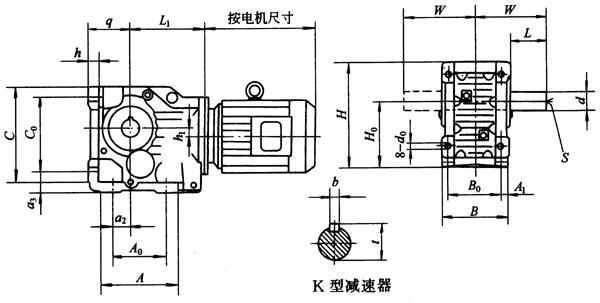

KA37 、KA47、KA67、KA77、KA87、KA107、係列螺旋錐齒輪減速機外形及安裝尺寸（Q/ZTB 06-2001）

KA127 型、KA157型減速器主要尺寸 /mm

型號

安裝尺寸

軸伸尺寸

外形尺寸

H₀

B₀

A₀

C₀

a₂

a3

q

d₀

d

（H7）

b

t

L₂

M

B

L₁

H

W

f₄

h₁

A

C

h

KA127

375

330

350

420

115

110

225

39

100

28

106.4

370

用戶自配

400

490

505

205

2.5

57.2

460

526

45

KA157

450

420

380

500

140

130

280

39

120

32

127.4

457

500

536

705

250

6

77

495

634

50

注：箱體與K型相同。
